I bhfeidhmchláir déantúsaíochta agus lóistíochta,feidhmíonn rothaí mar chroí-chomhpháirteanna forghníomhaithe trealaimh láimhseála ábhar, agus tá tionchar díreach ag a bhfeidhmíocht frith-duillín ar shábháilteacht oibríochta, ar éifeachtúlacht láimhseála agus ar shaol seirbhíse iomlán. Mar an t-ábhar príomhshrutha le haghaidhRothaí tiomána AGV agus rothaí tiomáinte tionsclaíocha, glactar go forleathan polúireatán (PU) mar gheall ar a elasticity den scoth, friotaíocht caitheamh, agus neart cuimilt. Braitheann réadú feidhmíochta iontaofa frith-duillín, áfach, go bunúsachdearadh patrún tread.
Ó thaobh na hinnealtóireachta de, soláthraíonn an t-alt seo anailís theicniúil dhomhain arsé phatrún frith-duillín príomhshrutha do rothaí tiomána polúireatán, ag díriú ar a loighic dearaidh, paraiméadair eochairfheidhmíochta, agus teorainneacha iarratais. Is é an cuspóir treoir ghairmiúil a thairiscint doroghnú roth tiomána agus dearadh roth saincheaptha i gcórais lóistíochta agus déantúsaíochta.
I. Croí-loighic Innealtóireachta maidir le Dearadh Frith-Sleamhnáin
Feidhmíocht frith-duillín polúireatánroth tiománago bunúsach is toradh é ar idirghníomhú meicniúil optamaithe idir an patrún tread agus an dromchla teagmhála. Áirítear ar na príomh-mhéadracht mheastóireachta:
Comhéifeacht frithchuimilte (μ)
Cinneann an chomhéifeacht frithchuimilte statach idir an trá agus an t-urlár an cumas uasta frith-duillín agus ní mór dó:
μ Níos mó ná nó cothrom le F/N
cáFan bhfuil an fórsa cuimilte riachtanach agusNis é an t-ualach roth iomlán.
Déan teagmháil le dáileadh strus
Cinntíonn pátrún tráchta atá deartha go maith strus teagmhála aonfhoirmeach, rud a chuireann cosc ar chomhchruinniú struis logánta a d'fhéadfadh a bheith mar thoradh ar róchaitheamh tráchta nó damáiste urláir.
Inoiriúnaitheacht meán
Maidir le timpeallachtaí a bhaineann le huisce, le héilliú ola, nó le leacht seasta, caithfidh céimseata tread draenáil éifeachtach, scaoileadh ola, nó greamaitheacht i bhfolús a chosc.
Iarmhéid lódála in aghaidh duillín
Ní mór do dhearadh na treán an acmhainn ualaigh a chothromú (a chomhghaolú go dearfach le cruas an rotha agus an t-achar trasghearrtha éifeachtach) agus feidhmíocht frith-duillín (ag brath go mór ar achar teagmhála agus céimseata tráchta).
Príomhchonclúid:
Croílár polúireatánDearadh tráchta roth tiomána AGVluíonn sé le meaitseáil ualach oibriúcháin, saintréithe urláir, agus meáin chomhshaoil trí pharaiméadair tráchta a bharrfheabhsú -leithead, spásáil, doimhneacht, agus rialtacht-mar aon le cruas an ábhair, chun cothromaíocht dhinimiciúil a bhaint amach idir an chomhéifeacht frithchuimilte, an toilleadh ualaigh agus an fhriotaíocht chaitheamh.
II. Anailís Theicniúil ar Sé Phatrún Frith-Thrutha Príomhshrutha
(1) Treo Leathan Diamond: Iarmhéid Ualach-Grip le haghaidh Rothaí Tiomáinte Trom-
Paraiméadair struchtúracha
Leithead an tsnáithe: 4-6 mm de ghnáth (2-3 huaire níos leithne ná patrúin míne)
Spásáil Tread: 3-5 mm chun dífhoirmiúchán faoi ualach a theorannú
Raon cruas: 85A–95A (Cladach A)
Saintréithe teicniúla
Meicníocht frith-duillín
Braitheann sé ar fhrithchuimilt docht ginte ag PU ard-chruas. Laghdaíonn an spásáil leathan comhbhrú tráchta faoi ualaí troma, ag cothabháil comhéifeacht frithchuimilte cobhsaí.
Uasmhéadú luchtaithe
Is ionann an t-achar trasghearrthach éifeachtach agus 40–50% den limistéar teagmhála, rud a chuireann ar chumas leibhéil struis teagmhála thart ar 2–3 MPa.
Friotaíocht a chaitheamh
Léiríonn an struchtúr tread leathan friotaíocht láidir cuimilt. Faoi choinníollacha tromshaothair, is gnách go mbíonn caitheamh níos lú ná nó cothrom le 0.5 mm in aghaidh an 1000 km, le saol seirbhíse níos mó ná 30% i gcomparáid le dearaí míne.
Teorainneacha iarratais
Oiriúnach do:
AGVanna meándleachta go-trom-agus rothaí tiomána tionsclaíocha a bhfuil ualaí rothaí singil acu Níos mó ná 200 kg nó cothrom le; urláir choincréite nó asfalt le garbh an dromchla Ra Níos mó ná nó cothrom le 6.3 μm.
Ní mholtar do:
Urláir eapocsa réidh (Ra Níos lú ná nó cothrom le 1.6 μm) nó timpeallachtaí éillithe le hola leanúnach, áit a bhféadfadh carnadh ola i gcroich leathan an fhrithchuimilt a laghdú go suntasach.

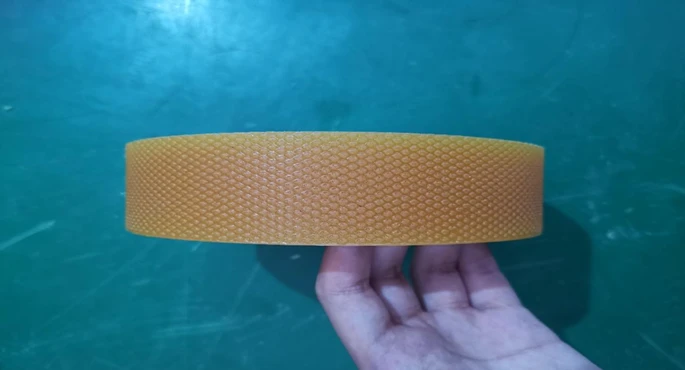

(2) Tread Diamond Mín: Réiteach Frith-Sciortha is Fearr- le haghaidh Urlár Míne agus Meán Measctha
Paraiméadair struchtúracha
Leithead Tread: 1-2 mm
Spásáil Tread: 1-3 mm
Raon cruas: 75A–85A
Saintréithe teicniúla
Iarmhairt frithghlasála
Déanann micreabhearnaí dlúth (thart ar 0.5–1 mm) uisce agus ola a scaoileadh go héifeachtach, rud a chuireann cosc ar ghreamaitheacht i bhfolús a d'fhéadfadh bac a chur ar thosú AGV nó coscánaithe.
Feidhmíocht cuimilte níos fearr
Baineann dearadh teagmhála ilphointí amach comhéifeachtaí frithchuimilte statacha μ Níos mó ná nó cothrom le 0.65 ar urláir epocsa fliucha, rud a léiríonn feabhas os cionn 40% i gcomparáid le dearaí leathana.
Rialú struis
Bíonn strus teagmhála thart ar 1–1.5 MPa ag gach micrea-aonad teagmhála, rud a fhanann faoi theorainn tuirse an PU agus cuireann sé moill ar thionscnamh crack.
Teorainneacha iarratais
Oiriúnach do:
Rothaí tiomána AGV dleacht éadrom go meánach a bhfuil ualaí rothaí singil acu Níos lú ná nó cothrom le 200 kg; urlár mín cosúil le bratuithe eapocsa nó tíleanna ceirmeacha.
Cásanna speisialta:
Timpeallachtaí tais nó ola, lena n-áirítear gléasraí próiseála bia agus nigh síos dorchlaí lóistíochta.
(3) Treo Pit Random Éadomhain: Costas-Réiteach Optamaithe le haghaidh Feidhmchláir Shealadacha
Paraiméadair struchtúracha
Doimhneacht poll: 0.5-1 mm
Trastomhas poll: 3-6 mm, dáileadh randamach
Cóimheas clúdaigh: thart ar 30-40%
Raon cruas: 70A–80A
Saintréithe teicniúla
Buntáiste costais
Laghdaíonn céimseata múnla simplí costas déantúsaíochta 30-50% i gcomparáid le gnáthphatrúin tráchta.
Teorainneacha feidhmíochta
Cumas draenála teoranta agus feidhmíocht cuimilte éagobhsaí, le luaineacht μ suas le ±0.15.
Friotaíocht chaitheamh measartha
Neart lomadh níos ísle; d'fhéadfadh feidhmíocht frith-duillín díghrádú níos mó ná 50% tar éis thart ar 5000 km oibríochta.
Teorainneacha iarratais
Oiriúnach do:
Ualaí éadrom go meánmhéide, le hualaí oibre molta teoranta do 70% den acmhainn rátáilte; urláir garbh coincréite nó terrazzo.
Teorainn úsáide:
Go príomha le haghaidh-úsáid ghearrthéarmach nó idirthréimhseach, amhail athsholáthar trealaimh shealadach nó tionscadail chriticiúla ama.
(4) Treo Doimhneacht Tuisithe: Draenáil – Iarmhéid Ualach do Dhromchlaí Fliucha
Paraiméadair struchtúracha
Doimhneacht groove: 3-5 mm
Leithead groove: 2-4 mm, leagan amach tuislithe
Easnacha tacaíochta: spásáil 8–12 mm, tras-achar rannóige 4–6 mm²
Raon cruas: 80A–90A
Saintréithe teicniúla
Draenáil éifeachtach
Cruthaíonn eitreacha doimhne tuislithe trí-chainéal draenála tríthoiseacha le rátaí sreafa de 2–4 L/(m²·nóiméad), rud a laghdaíonn lubrication scannáin uisce go suntasach.
Luchtaigh{0}}dearadh iompair
Iompraíonn easnacha tacaíochta níos mó ná 70% den ualach, rud a chuireann ar chumas rothaí aonair 150–300 kg a chumasú.
Teorainneacha
D'fhéadfadh easnacha neamhspleácha scoilteadh faoi oibriú fada ar urláir gharbh agus go mbeadh gá le hiniúchadh tréimhsiúil.
Teorainneacha iarratais
Oiriúnach do:
Dromchlaí fliucha marthanacha, cosáin lasmuigh, agus limistéir nigh-síos; meán-lódáil rothaí tiomána AGV agus trealamh glantacháin.
Ní mholtar do:
Urláir le smionagar géar a d'fhéadfadh neadú i grooves agus ina chúis le cuimilt.
(5) Deep Straight Groove Tread: Réiteach Draenála Ard-do Rothaí Tiomáinte Éadromaigh
Paraiméadair struchtúracha
Doimhneacht groove: 4-6 mm
Leithead groove: 2-3 mm, leagan amach comhthreomhar leanúnach
Cóimheas clúdaigh: thart ar 20-30%
Raon cruas: 70A–80A
Saintréithe teicniúla
Feidhmíocht draenála den scoth
Baintear amach rátaí draenála de 4–6 L/(m²·nóiméad) d'eiseacha leanúnacha, timpeall 50% níos airde ná na dearaí céimnithe.
Comhréireacht dromchla
Feabhsaíonn cruas níos ísle teagmháil dromchla, ag cothabháil μ Níos mó ná nó cothrom le 0.6 fiú faoi choinníollacha scannáin.
Teorainn ualach
Cuireann clúdach tráchta níos ísle srian-ualach rothaí aonair go dtí Níos lú ná nó cothrom le 100 kg; tá ráta caitheamh tipiciúil thart ar 0.8 mm in aghaidh an 1000 km.
Teorainneacha iarratais
Oiriúnach do:
Timpeallachta-doimhne-uisce agus-dálaí-ardthaise.
Feidhmchláir tipiciúla:
Robots glanta mara, róbait dreapadóireachta éadroma.
Réasúnaíocht deartha:
Sacraimintí cumas ualaigh agus friotaíocht caitheamh chun an draenáil a uasmhéadú do threalamh éadrom speisialaithe.
(6) Treod Chevron Deep (Herringbone): Réiteach Ardmharthanachta do Rothaí Tiomántáin Tarraingthe
Paraiméadair struchtúracha
Spásáil Tread: 6-10 mm
Doimhneacht groove: 4-5 mm
Uillinn Chevron: 60-90 céim
Tiús rib Tread: 3-4 mm
Raon cruas: 80A–90A
Saintréithe teicniúla
Optimization tarraingt
Cruthaíonn céimseata treo-cheabhrónach idirghníomhaíocht chomhordaithe “greim-tiomáint”, rud a fheabhsaíonn fórsa tarraingthe thart ar 30% i gcomparáid leis na heangaí díreacha. Coinnítear tarraingt cobhsaí ar fhánaí suas le 5 céim.
Rialú caitheamh den scoth
Cuireann easnacha tiubhaithe agus uillinneacha optamaithe teorainn le caitheamh go dtí Níos lú ná nó cothrom le 0.3 mm in aghaidh an 1000 km, ag leathnú shaol na seirbhíse thart ar 25% i gcomparáid le grooves tuislithe.
Dáileadh strus
Dáileann céimseata Chevron strus teagmhála feadh an treo tread, ag laghdú tionscnamh crack.
Teorainneacha iarratais
Oiriúnach do:
Rothaí tiomána tarraingthe Ísle-luas (Níos lú ná nó cothrom le 5 km/u), trealamh dreapadóireachta, agus AGVanna idir mheándleachta agus tromshaothair.
Comhoiriúnacht urláir:
Dromchlaí coincréite, asfalt, agus dromchlaí tionsclaíocha coitianta eile.
Buntáiste lárnach:
Tacaíonn sé le hualaí rothaí singil 200–400 kg agus saol seirbhíse fada agus tarraingt iontaofa á seachadadh, rud a fhágann gurb é an réiteach is fearr le haghaidh rothaí tiomána lóistíochta ar ard-éileamh.
III. Maitrís Roghnúcháin agus Príomhghnéithe Innealtóireachta
1. Maitrís Roghnúcháin Chomparáideach
| Cineál Tread | Raon Cruas | Comhéifeacht Frithchuimilte (Tirim) | Ualach Rotha Aonair-Uasmhéid | Saol Seirbhíse (Dualgas Trom) | Feidhmchláir tipiciúla |
|---|---|---|---|---|---|
| Diamond Leathan | 85A–95A | 0.55–0.65 | Níos mó ná nó cothrom le 300 kg | >8000 km | AGVanna tromshaothair, urláir gharbh |
| Diamond Mín | 75A–85A | 0.65–0.75 | Níos lú ná nó cothrom le 200 kg | >7000 km | Urláir mhíne, limistéir fhliucha/olacha |
| Pit Random | 70A–80A | 0.45–0.60 | Níos lú ná nó cothrom le 150 kg (70%) | <3000 km | Dualgas sealadach, éadrom |
| Groove domhain tuislithe | 80A–90A | 0.60–0.70 | 150-300 kg | >6000 km | Dromchlaí fliuch, ualach meánach |
| Groove Deep Díreach | 70A–80A | 0.55–0.65 | Níos lú ná nó cothrom le 100 kg | >5000 km | Uisce domhain, róbait éadroma |
| Chevron domhain | 80A–90A | 0.65–0.75 | 200-400 kg | >8000 km | Tarraingt, dreapadóireacht AGVs |
2. Príomhnótaí Teicniúla
Cruas-tread meaitseáil
Ba chóir cruas ard (Níos mó ná nó cothrom le 90A) a phéireáil le cosáin leathana nó mhóra chun an t-achar teagmhála laghdaithe a chúiteamh. Baineann cruas níos ísle (Níos lú ná 75A nó cothrom le 75A) leas as struchtúir dhomhain nó míne chun frithchuimilt a fheabhsú.
Fachtóir ceartúcháin meáin
Maidir le timpeallachtaí olacha, is fearr cosáin mhín le spásáil Níos lú ná nó cothrom le 2 mm. I gcás coinníollacha fliuch, ba cheart go gcomhlíonfadh acmhainn draenála:
Q Níos mó ná nó cothrom le v × A
cávis luas feithicle agusAis limistéar teagmhála é.
Meastachán ar shaol seirbhíse
Saol seirbhíse rothaíLis féidir é a chomhfhogasú ag:
L = h / (k × t)
cáhis doimhneacht tread tosaigh é,kis ráta caitheamh, agustIs é an meán-am oibriúcháin laethúil. Moltar corrlach caitheamh 20-30% le linn roghnúcháin.
Conclúid
Dearadh agus roghnú polúireatánPatrúin tráchta in aghaidh-duillín rothaí AGVIs tasc innealtóireachta córasach é a chaithfidh coinníollacha ualaigh, luas oibriúcháin, tréithe urláir agus meáin chomhshaoil a chomhtháthú. Tugann na sé chineál tráchta a ndéantar anailís orthu san Airteagal seo aghaidh ar thosaíochtaí teicniúla ar leith, gach ceann acu ag léiriú cothromaíocht dhifriúil idir frithchuimilt, acmhainn ualaigh, draenáil agus friotaíocht caitheamh.
Do ghairmithe i ndéantúsaíocht agus lóistíocht, má thuigeann tú an loighic innealtóireachta atá taobh thiar de phatrúin tráchta is féidir oibriú níos sábháilte, éifeachtúlacht níos airde, agus costais chothabhála fadtéarmacha laghdaithe. De réir mar a leanann trealamh lóistíochta ag forbairt i dtreo luas níos airde, ualaí níos troime, agus oibriú níos cliste, beidh dearadh tráchta rotha tiomána sa todhchaí ag comhtháthú níos mó eolaíocht ábhair, insamhalta meicniúil, agus teicneolaíochtaí braite cliste chun uasmhéadú feidhmíochta níos cruinne agus níos marthanaí a bhaint amach.
